设备构造及原理
电动机驱动减速机带动磨盘转动，物料由锁风喂料设备送入旋转的磨盘中心，在离心力作用下，物料进入粉磨道。磨棍不断旋转碘压，物料因此受到挤压、研磨和剪切作用而被粉碎。
同时，热风从围绕磨盘的风环高速均匀向上喷出，粉磨后的物料被吹起及烘干，并随风进入分级机，合格的细粉顺利通过，由收尘设备收集下来即为产品，不合格的粗粉在分级机叶片作用下重新落至磨盘，与新喂入的物料一起重新粉磨，如此循环，完成粉磨作业全过程。

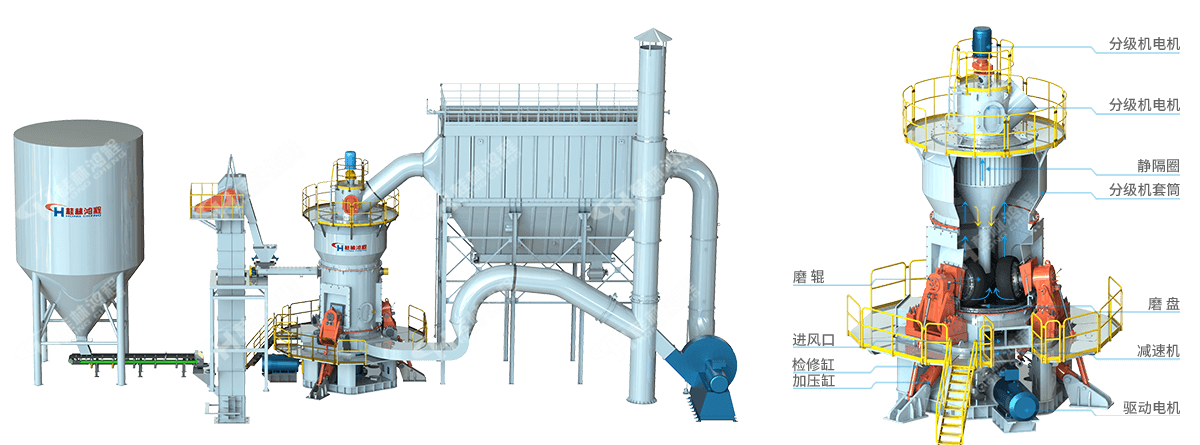

主机剖视结构：采用标准模块式设计制造加压装置，随磨机产能增加，磨辊数量会相应增加，可满足不同物料不同产品细度和产量的要求。
优势特点
粉磨效率高
粉磨效率高，能耗低，和球磨相比较，能耗低40- 50%，单机生产能力大，可利用低谷电。
自动化程度高
采用PLC全自动控制系统，并且可实现远程控制，操作简便，维修方便，减少人工成本。
产品质量稳定
物料在磨粉机内停留的时间短，减少重复碾磨，产品颗粒形态均匀、粒度分布窄、流动性好，适应性强，且产品中含铁量极少，白度和纯净度高。
运维成本低
磨辊可用液压装置翻出机外，检修作业方便。磨辊辊套能翻面使用，延长耐磨材料的使用寿命，磨耗低，磨辊、磨盘衬板采用特殊材质，使用寿命长。
低噪环保
整个系统震动小，噪音低，采用整体密封负压运行系统，气箱脉冲除尘系统，无粉尘外溢，基本可实现无粉尘车间。
烘干能力强
直接通热风，热风在磨内直接与物料接触，烘干能力强，入料水分最高能达到15%，无需另配烘干机，节约设备投资成本及能源消耗成本。
可靠性高
采用磨辊限位装置，避免磨机因断料而产生的剧烈震动，采用新型磨辊密封装置，密封可靠，且无需密封风机，进一步降低磨内氧含量，抑爆性能优异。
综合投资成本低
集破碎、干燥、粉磨、分级、输送于一体，工艺流程简单，结构布局紧凑，占地面积小，仅为球磨50%，可露天布置，建筑成本低，直接降低投资费用。
案例视频
HLM立式磨粉机介绍
HLM26/3水渣立磨时产40吨客户现场
技术参数
HLM脱硫粉立式磨
HLM矿渣(钢渣)微粉立式磨
HLM煤粉立式磨
HLM煤粉立式磨(冶金、热力)
HLM锰矿立式磨
HLM生料立式磨
HLM熟料预粉磨立式磨
HLM砂粉立式磨
型号
磨盘中径(mm)
产量(t/h)
原料水份
石灰石粉细度
电机功率(kw)
HLM14/2X
1100
8-10
≤5%
325目(44μm)90%通过
110-132
HLM17/2X
1300
14-15.5
185-200
HLM19/2X
1500
19-21.5
250-280
HLM21/2X
1700
27-31
355-400
HLM26/2X
2000
34-38
450-500
HLM29/2X
2400
43-48
560-630
HLM32/2X
2600
54-61
710-800
HLM34/2X
2800
86-96
1120-1250
注: 以上技术指标以莫氏硬度3-4的物料为基准，石灰石易磨性(Bond)指数≤13kWh/t
型号
磨盘中径(mm)
产量（t/h)
矿渣水份
矿粉比表面积
产品水份
电机功率（kw）
HLM32/3S
2600
30-40
＜15%
≥420㎡/kg
≤1%
1400
HLM34/3S
2800
50-60
1800
HLM42/4S
3400
70-83
2500
HLM44/4S
3700
90-110
3350
HLM50/4S
4200
110-140
3800
HLM53/4S
4500
130-150
4500
HLM56/4S
4800
150-180
5300
HLM60/4S
5100
180-200
6150
HLM65/6S
5600
200-220
6450-6700
型号
磨盘中径(mm)
产量（t/h)
原煤水份
煤粉细度
煤粉水份
电机功率（kw）
HLM17/2M
1300
10-15
＜15%
R0.08=2-12%
≤1%
160-185
HLM19/2M
1500
14-22
220-250
HLM21/2M
1700
20-28
315-355
HLM26/2M
2000
26-35
400-450
HLM29/2M
2400
45-56
560-630
HLM32/3M
2600
56-70
800-900
HLM34/3M
2800
70-90
900-1120
型号
磨盘中径(mm)
产量（t/h)
原料水份
煤粉细度
煤粉水份
电机功率（kw）
HLM10/2M
880
3-5
＜15%
R0.08=10-15%(高炉喷煤用煤粉细度：200目80%通过）
≤1-6%
45-55
HLM14/2M
1100
7-10
90-110
HLM17/2M
1300
13-17
160-185
HLM19/2M
1500
18-24
220-250
HLM21/2M
1700
23-30
280-315
HLM26/2M
2000
29-37
355-400
HLM29/2M
2400
45-56
560-630
HLM32/2M
2600
56-70
710-800
HLM34/3M
2800
70-90
900-1120
HLM42/4M
3400
110-135
1400-1600
HLM44/4M
3700
140-170
1800-2000
HLM50/4M
4200
200-250
2500-2800
HLM56/4M
4800
260-320
3150-3500
型号
磨盘中径(mm)
产量（t/h)
原料水份
粉料细度
粉料水份
电机功率（kw）
HLM21/3X
1700
20-25
≤15%
100目（150μm）90%通过
≤3%
400
HLM26/3X
2000
25-31
560
HLM29/3X
2400
42-52
710-800
HLM32/3X
2600
52-70
900-1120
HLM34/3X
2800
70-82
1120-1250
HLM42/4X
3400
100-120
1800-2000
HLM44/4X
3700
140-160
2500-2000
HLM50/4X
4200
170-190
3150-3350
型号
磨盘中径(mm)
产量（t/h)
原料水份
生料细度
产品水份
电机功率（kw）
HLM32/2
2600
85-100
＜10%
R0.08＜12%
≤1%
800-1120
HLM34/3
2800
130-160
1120-1250
HLM42/4
3400
190-240
R0.08＜14%
1800-2000
HLM44/4
3700
240-300
2500-2800
HLM50/4
4200
320-400
3150-3350
HLM53/4
4500
400-500
3800-4200
HLM56/4
4800
440-550
4200-4500
HLM60/4
5100
550-670
5000-5400
HLM65/6
5600
600-730
5600-6000
型号
磨盘中径(mm)
产量（t/h)
原料水份
产品比表面积
产品水份
电机功率（kw）
HLM21/2P
1700
20-30
≤2%
220-360㎡/kg(R0.08≤15%）
≤1%
400
HLM26/2P
2000
42-55
630
HLM32/2P
2600
60-75
900
HLM34/3P
2800
90-110
1400
HLM35/3P
2800
130-160
2000
HLM42/4P
3400
160-200
2500
HLM44/4P
3700
190-240
3000
HLM45/4P
3700
240-300
3800
HLM53/4P
4500
300-380
4800
HLM56/4P
4800
330-420
5300
型号
磨盘中径(mm)
粉产量(t/h)
统沙产量(t/h)
原料水份
产品细度
电机功率(kw)
HLM17/3S
1300
22
9.5
＜6%
≤ 2.36mm
315
HLM19/3S
1500
21
10.5
355
HLM21/3S
1700
28
12
400
HLM26/3S
2000
39
17
560
HLM29/3S
2400
49-56
21-24
700-800
HLM32/3S
2600
78-98
33-42
1120-1400
注: 以上技术指标以莫氏硬度3-4的物料为基准，石灰石易磨性(Bond)指数≤13kWh/t
